Geothermieanlage für Frankfurter Klimaschutzquartier

Im XXL-Format

Wenn das Klimaschutzquartier im Hilgenfeld in Frankfurt fertig ist, ist das Team der BAUER Resources GmbH mit seinen drei Bohrgeräten schon längst wieder weg. Dann ist es fast so, als wären sie nie da gewesen. Aber eben nur fast. Was dagegen bleibt, ist eine beeindruckende Erdwärmesondenanlage, die im Auftrag des regionalen Energieversorgers Mainova AG errichtet wurde. Mit sieben Verteilerschächten, unzähligen Leitungen und über 50 m3 Sole ist die Anlage nicht nur extrem groß, sondern auch in vielerlei Hinsicht ein außergewöhnliches Projekt.

Zig Bohrmeter in 8 Monaten

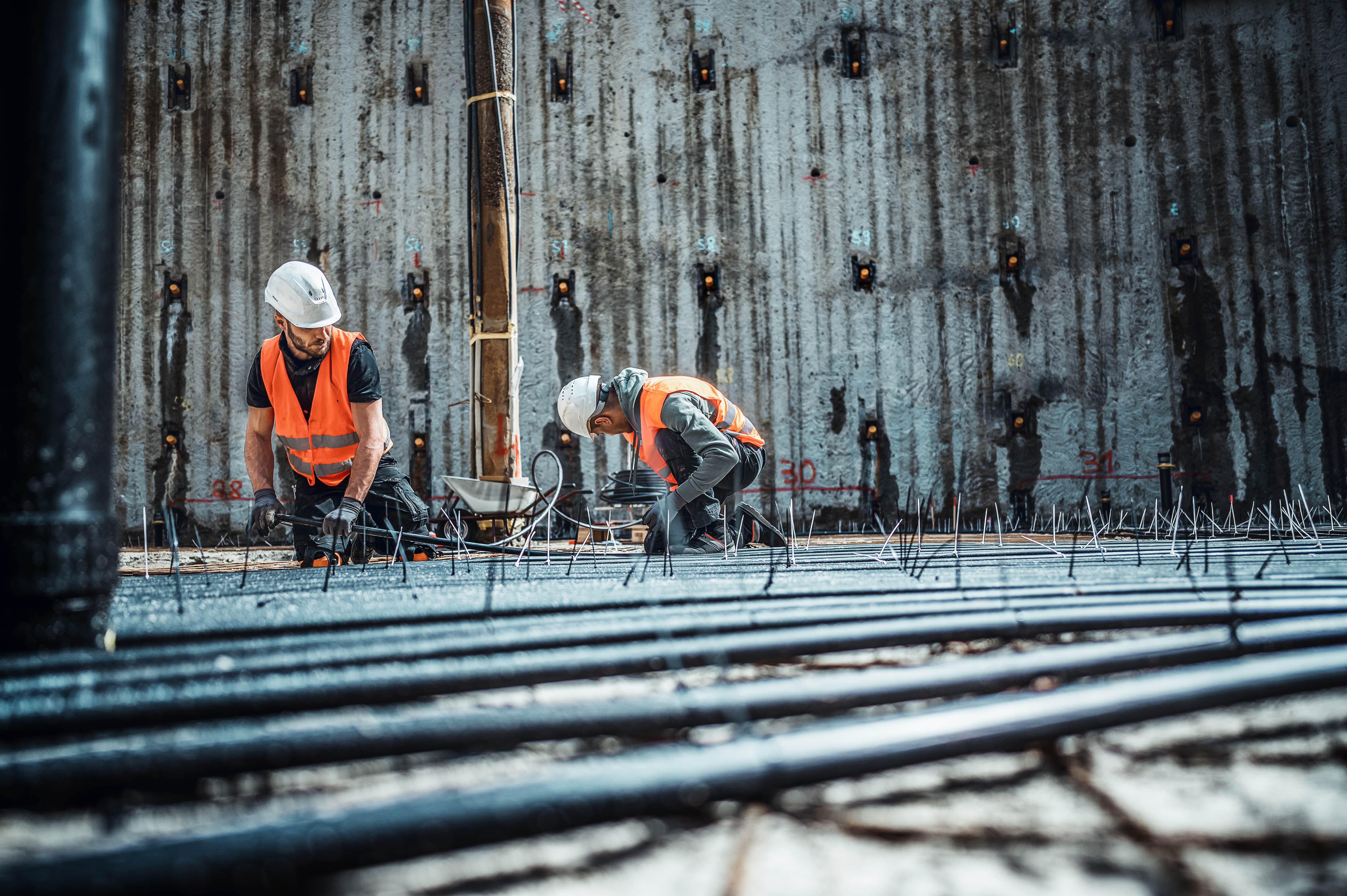

In acht Monaten haben die drei Bohrteams von Bauer Resources auf sieben Geothermiefeldern für die Errichtung der Erdwärmesondenanlage ganze Arbeit geleistet. Mehr als 19.200 Bohrmeter wurden ausgeführt und insgesamt 160 Erdwärmesonden der GWE GmbH bis in 120 m Tiefe eingebaut. „Vor allem das spätere Verpressen nahm viel Zeit in Anspruch, da es teilweise zu erheblichen Mehrverbräuchen kam. Dies erforderte eine präzise Koordination zwischen den verschiedenen Projektbeteiligten“, erklärt Bauleiter Raphael Werner von der BAUER Resources GmbH und ergänzt: „Um die optimale Qualität der Bohrlochverfüllung zu gewährleisten, haben wir eine speziell entwickelte, magnetisch markierte und thermisch verbesserte Suspension verwendet. Nach den Bohrungen haben wir die Abdichtung mit einer Magnetsonde überprüft, um sicherzustellen, dass sie ordnungsgemäß ist – so erreichen wir den bestmöglichen Grundwasserschutz.“ Parallel zu den Bohrarbeiten begann der Aushub für die Leitungsgräben. Anschließend stand der schweißtreibendste Job an: Das eingespielte Team verlegte über 10.000 m an Leitungen. Zuletzt wurden die Anschlüsse fertiggestellt und die Gräben mit Erde verfüllt.
Vincent Kilian, Geothermie-Geräteführer bei Bauer Resources

Dank der präzisen Ausführung konnten wir das Projekt zügig vorantreiben.“

Geräteführer
Bauer Resources

Boden, der es in sich hat

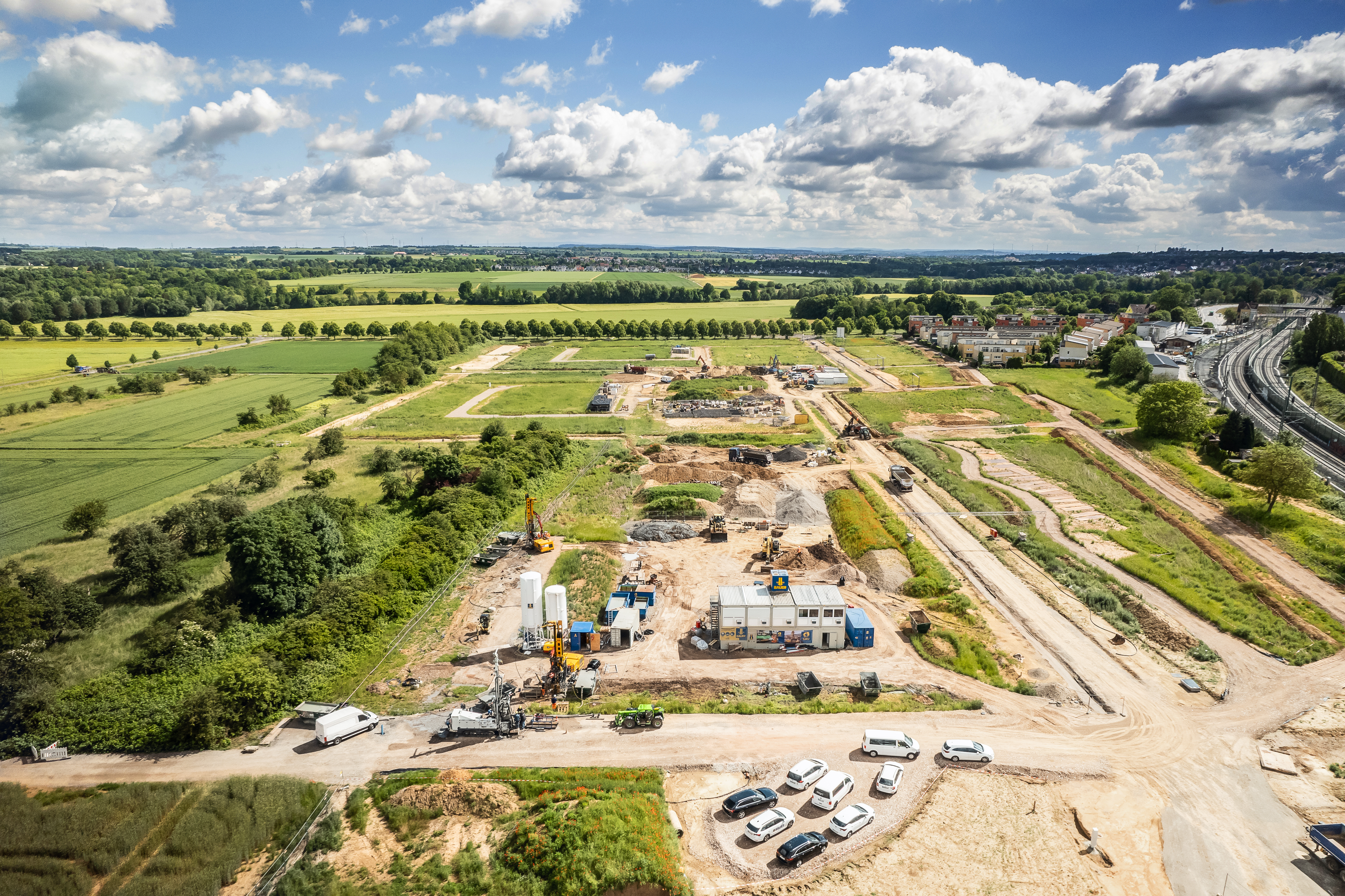

Das Projekt ist nicht nur wegen seiner Größe und Leistung außergewöhnlich, sondern auch wegen des besonderen Bodens: Das 17,7 ha große Gelände ist an der Oberfläche mit eiszeitlichem Lösslehm bedeckt. Dabei handelt es sich um einen der wertvollsten Böden der Welt. „Deshalb wurde der Bodenschutz großgeschrieben. Keines der Baufahrzeuge durfte direkt über die Flächen fahren. Stattdessen wurden zusätzliche Baustraßen angelegt und der Boden mit Holzhackschnitzeln und Lastverteilerplatten geschützt“, erklärt Raphael Werner. Auch die tieferen Gesteinsschichten brachten gleich mehrere Herausforderungen mit sich: Zum einen musste das Bohrequipment aufgrund unterschiedlicher Bodenschichten häufig angepasst werden. Zum anderen traten unvorhergesehene Spülverluste auf. „Kein leichtes Unterfangen, aber letzten Endes kein Problem für uns. Mal haben wir die Bohrlöcher anders gespült, mal anders verrohrt“, so der erfahrene Oberbauleiter Marcel Mößlang von der BAUER Resources GmbH.

Nach der Fertigstellung ist vor der Wartung

Auch nach den Hauptarbeiten bleibt für Bauer Resources noch einiges zu tun: Bis 2029 kümmern sich die Experten um die Wartung der Erdwärmesondenanlage, einschließlich Spülen, Befüllen und Einregulieren. „In Frankfurt bieten wir unser vollständiges Leistungsspektrum an, von der Planung über die Ausführung und Inbetriebnahme bis hin zur Wartung.“ Im nächsten Schritt entsteht auf der 17,7 ha großen Fläche ein innovatives Klimaschutzquartier, das dank des nachhaltigen Energiekonzepts zur Wärme- und Stromversorgung durch den regionalen Energieversorger Mainova AG weit über Frankfurt und Hessen hinaus Vorbildcharakter haben wird. Dieses Quartier wird insgesamt 54 Mehrfamilienhäuser, 860 Wohneinheiten und Gewerbeflächen umfassen und von dem städtischen Wohnungsbaukonzern ABG FRANKFURT HOLDING GmbH errichtet. „Wir werden dieses Projekt noch lange in Erinnerung behalten, denn eine Geothermieanlage dieser Größenordnung ist selten – sie gehört zu den größten in ganz Deutschland“, fasst Marcel Mößlang zusammen.
